Konstrukce pergoly Pergonext

Střešní lamely

Střecha pergoly se skládá z hliníkových lamel, každá o šířce 22,8 cm a výšce 5,2 cm. Díky dvěma samostatným motorům lze lamely nejen natáčet, ale i přesunout na stranu. Lamely lze podle potřeby otevřít v rozmezí 0° až 70°. Podle orientace lamel bude konstrukce nabízet úplnou nebo částečnou ochranu před sluncem, bezpečný úkryt před deštěm a příjemný prostor díky možnosti prostupu teplého vzduchu střechou.

V závisloti na míře natočení lamel nabízí pergola ochranu před sluncem, deštěm a přirozenou cirkulaci vzduchu.
Technický detail polohy lamel: 1. lamely v uzavřené poloze 0°, 2. Plynulé otáčení lamel 3. Plné natočení o 70 °, 4. Posunutí lamel na stranu
Detail konstrukce s rozměry v poloze lamel 0° a 70°
Detail konstrukce s rozměry po přesunutí lamel na stranu

Varianty konstrukce

Konstrukci lze dodat jako samostatně stojící se 4 nebo více sloupy dle rozměrů, s možností ukotvení jedné strany na stěnu popřípadě zcela bez sloupků.

Díky velkému okapu umístěnému na všech stranách střechy je voda efektivně odváděna přes integrované svody umístěné ve sloupech.

Samostatně stojící konstrukce

Maximální šířka jednoho modulu je 4,50 m (délka lamel) a maximální výsuv je 6,05 m. Pro dosažení větších rozměrů lze jednotlivé moduly spojovat buď podélně (ve směru výsuvu) nebo příčně (ve směru lamel).

spojení modulů
Jeden modul
spojení modulů
Moduly přidané ve směru lamel.
spojení modulů
Moduly přidané ve směru výsuvu.
spojení modulů

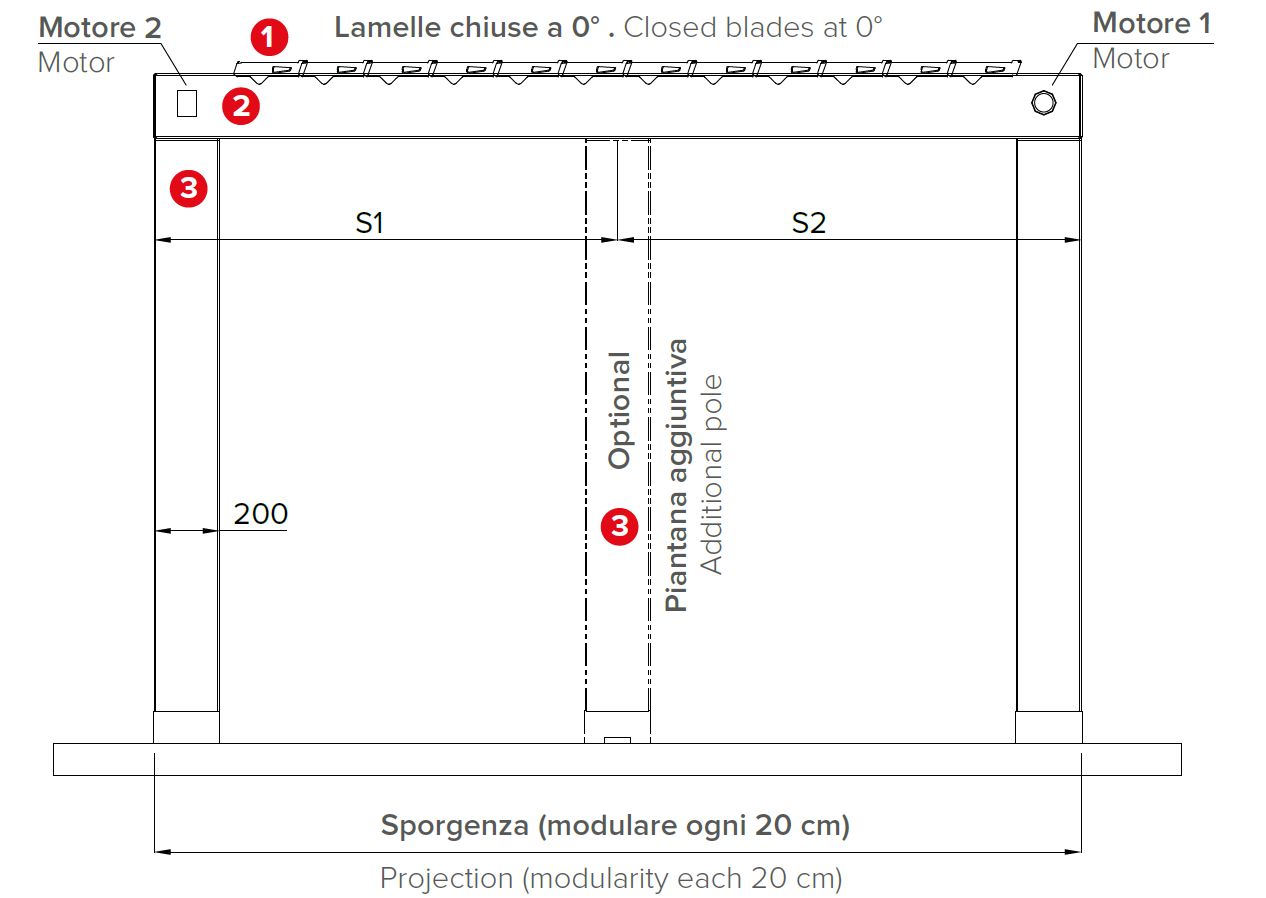

Boční pohled
spojení modulů
Čelní pohled

Sloupy

Standardně mají sloupky rozměr 20x20 cm. Menší moduly o maximálních rozměrech 4x4 m mohou být vybaveny sloupy menšího průřezu 13x13 cm, přičemž standardní výška sloupů je v tomto případě max. 250 cm namísto běžných max. 300 cm. Aby byl zajištěn správný odtok dešťové vody v samonosném systému, musí nejméně 50 % počtu sloupů každého modulu odvádět dešťovou vodu.

spojení modulů
sloupek 20 x 20 cm
spojení modulů
Pro jednomoduly o max. rozměru 4x4 m lze dodat sloupky s průřezem 13x13 cm

Napojení konstrukce na stěnu domu

V případě instalace konstrukce na stěnu domu lze vybrat ze dvou možností - rovnoběžné umístění lamel se stěnou domu, kdy budou lamely po přesunutí podélně se stěnou domu nebo variantu s kolmým umístěním lamel na stěnu.

spojení modulů
Lamely kolmo na stěnu domu
spojení modulů
Rovnoběžné umístění lamel se stěnou domu

Konstrukce sa kotví na stěnu domu pomocí zadní konzoly. Kotvící body jsou umístěny v rozestupu po 70/90 cm.

spojení modulů

Konstrukce bez sloupků

Bioklimatickou pergolu Pergonext je možné dodat i bez nosných sloupků. V takovém případě je nezbytné ukotvení konstrukce minimálně ze dvou stran a zároveň je nutné zajistit alespoň dva svody pro odvod vody.

spojení modulů

Při instalaci na již existující konstrukce lze dosáhnout maximálního sklonu střechy 10 °, což odpovídá rozdílu 17 cm na každý metr.
