Hliníková konstrukce Duospan
Hliníkovou podkladní konstrukci Duospan využijeme všude tam, kde plastové a dřevoplastové podkladní hranoly nenabízí dostatečnou tuhost a kde dřevěná nosná konstrukce není vhodná nebo zajistí pouze omezenou životnost.
Výhody
- Velká vzdálenost mezi podporami díky velké tuhosti. V domácím prostředí až 1,8 mezi podporami a až 0,6 m převis za poslední podporou.
- Realizace vyvýšených a převislých teras, lávek a mostů.
- Montáž na nosnou hliníkovou nebo ocelovou konstrukci.
- Možná instalace na rektifikační terče.
- Hliníkové profily jsou téměř dokonale rovné.
- Navržena pro skryté vrutování Millboard terasových desek.
- Snadná montáž.
- Velká životnost.
- Možnost realizace schodů.
Příklady
Komponenty
Profil Duospan 99 mm
Podkladní konstrukce Millboard Duospan.
materiál – hliník
délka – 3600 mm
šířka – 68 mm
výška – 99 mm
Profil Duospan 51 mm
Podkladní konstrukce Millboard Duospan.
materiál – hliník
délka – 3600 mm
šířka – 68 mm
výška – 51 mm
Jádro do profilu Duospan
Podkladní konstrukce Millboard Duospan.
materiál – recyklovaný plast Plaspro
délka – 2400 mm
šířka – 54 mm
výška – 25 mm
Nosič 100x25 mm
Nosič svislé desky Fascia
materiál – recyklovaný plast Plaspro
délka – 3000 mm
šířka – 25 mm
výška – 100 mm
PlasPro sloupek
Sloupek pro zabetonování v zemině.
materiál – recyklovaný plast Plaspro
délka – 3000 mm
šířka – 100 mm
výška – 100 mm
Nosník 136 x 63 mm
Nosník pro vynesení duospan profilů.
materiál – hliník
délka – 3600 mm
šířka – 63 mm
výška – 136 mm
Spojka 51 mm pravý úhel
Ke spojování Duospan profilů 55 mm.
materiál – hliník
cena včetně vrutů
Spojka 51 mm ohebná
Ke spojování Duospan profilů 55 mm. materiál – hliník

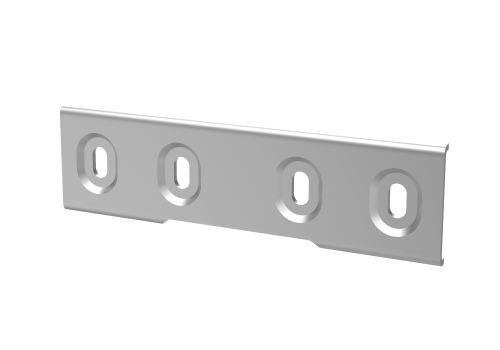

Spojka 51 mm přímá
Ke spojování Duospan profilů 55 mm.
materiál – hliník
Spojka 99 mm pravý úhel
Ke spojování Duospan profilů 99 mm.
materiál – hliník
Spojka 99 mm ohebná
Ke spojování Duospan profilů 99 mm.
materiál – hliník
Spojka 99 mm přímá
Ke spojování Duospan profilů 99 mm.
materiál – hliník
Spojka přítlačná
Ke kotvení Duospan Profilu 51 a 99 mm k podkladní konstrukci.
materiál – hliník
Doporučení k montáži
- Maximální vzdálonost podpor pro Duospan profily s výškou 99 mm je 1,8 m pro domácí prostředí a 1,2 m pro komerční využití.
- Maximální vzdálonost podpor pro Duospan profily s výškou 51 mm je 0,9 m pro domácí prostředí a 0,6 m pro komerční využití.
- Duospan profily by neměly být instalovány přímo do vody, do zeminy nebo do těsné blízkosti k mořské vodě bez ochranného nátěru. Pro kotvení v zemi jsou nejlepší profily Plaspro.
- Pokud jsou Duospan nainstalovány do vzdálenosti 1 metru od bazénu s chlorvanou vodou, měly by být shora opatřeny páskou proti vlhkosti.
- Duospan by měly být opatřeny ochranou nebo separační vrstvou při umístění přímo na beton (práškové lakování nebo bitumenový nátěr.
